یونیت واحد اندازه گیری ارتفاع رک

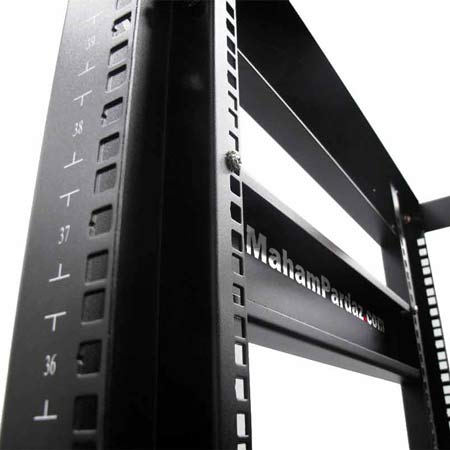

یونیت رک (Rack Unit) که به اختصار U یا RU نیز گفته میشود، واحد استاندارد اندازهگیری ارتفاع در رکهای شبکه و رکهای سرور است. هر یونیت برابر با ۴۴٫۴۵ میلیمتر (۱٫۷۵ اینچ) میباشد و برای تعیین ارتفاع تجهیزات و انتخاب رک مناسب مورد استفاده قرار میگیرد.
هر یونیت برابر 1.75 اینچ ( 44.45 میلی متر) است.
چرا از واحد یونیت برای سنجش ارتفاع رک شبکه استفاده میشود؟
واحد اندازه گیری یونیت مانند اکثر استانداردها در صنعت رک ، توسط انجمن صنایع الکترونیک (EIA) ارائه شده است. بدون وجود این استاندارد، تولیدکنندگان تجهیزات خود را با ابعاد دلخواه خود تولید می کنند و ممکن است مثلا ریلی بخرید که دارای جا پیچ های متفاوتی با جا پیچهای رک شما باشد و شما قادر به نصب آن در رک خود نباشید. پس هم تولیدکنندگان رک و هم تولیدکنندگان سایر تجهیزات شبکه ، هنگام تولید تجهیزات خود ، از واحد یونیت برای اندازگیری ارتفاع تجهیزات تولیدی خود استفاده می نمایند.
مزیت دیگر استفاده از واحد یونیت، سهولت یافتن تجهیزات مورد نیاز با ابعاد مورد نظر می باشد. فرض کنید شما نیاز به یک سرور داشته و فقط به اندازه 1 یونیت در رک خود فضا خالی دارید. حال فقط کافیست در اینترنت به دنبال سرورهای یک یونیت باشید و چون هم در تولید رک و هم در تولید سرور از واحد یونیت برای سنجش ارتفاع ، استفاده شده، مطمئن هستید که سرور فوق بدون مشکل و بدون نیاز به حتی 1 میلیمتر فضای بیشتر، از فضای خالی فعلی، در رک شما نصب خواهد شد.

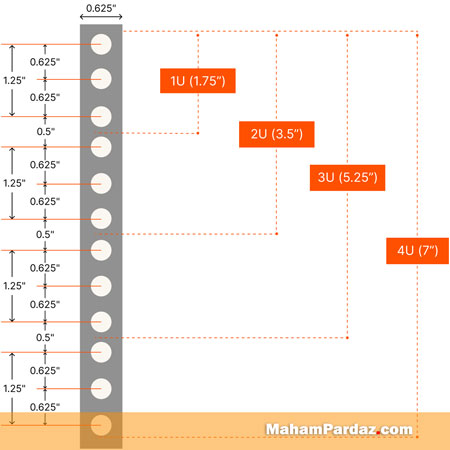

همانطور که در شکل فوق مشخص میباشد، هر 3 عدد جا پیچ رک برابر یک یونیت میباشد.

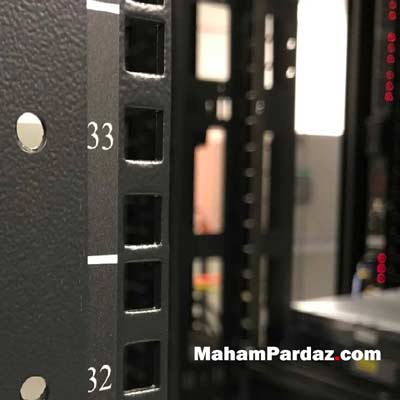

واحد یونیت : ارتفاع مفید رک یا گنجایش رک
بررسی ابعاد تجهیزات شبکه بر حسب یونیت
نکته مهم : اگر بطور دقیق و میلیمتری ارتفاع یک تجهیز شبکه مثلا 2 یونیت را اندازه بگیرید ، خواهید دید که ارتفاع آن کمی کمتر از 2 یونیت کامل می باشد. در عمل، دستگاه ها اغلب کمی کوچکتر از مقدار U مشخص شده ساخته می شوند تا دقیقا داخل مرزهای یک یونیت قرار بگیرند و بتوان به تعداد یونیت های یک رک، در آن تجهیزات شبکه نصب نمود. مقایسه ارتفاع بیرونی رک و ارتفاع مفید رک ( تعداد یونیت رک )
زمانی که در اتاق سرور با محدودیت ارتفاع مواجه هستیم، دانستن ارتفاع دقیق رک بسیار مهم می باشد. فرض کنید قصد خرید یک رک 42 یونیت را داریم. در ابتدای این مطلب گفتیم که هر یونیت برابر 44.45 میلیمتر می باشد، پس 42 یونیت برابر 1866.9 میلیمتر می باشد. ولی وقتی ارتفاع یک رک 42 یونیت را از بیرون رک اندازه گیری میکنیم حدودا برابر 2005 میلیمتر میباشد یعنی حدودا 20 سانتی متر بلندتر از مقدار محاسبه شده برای 42 یونیت. این فضای اضافه برای نصب فن یونیت سقفی و ورود کابل ها از سقف یا کف رک مورد استفاده قرار میگیرد.
ممکن است رک دارای چرخ یا پایه ثابت نیز باشد که ارتفاع آن به ارتفاع کلی رک اضافه می گردد.
